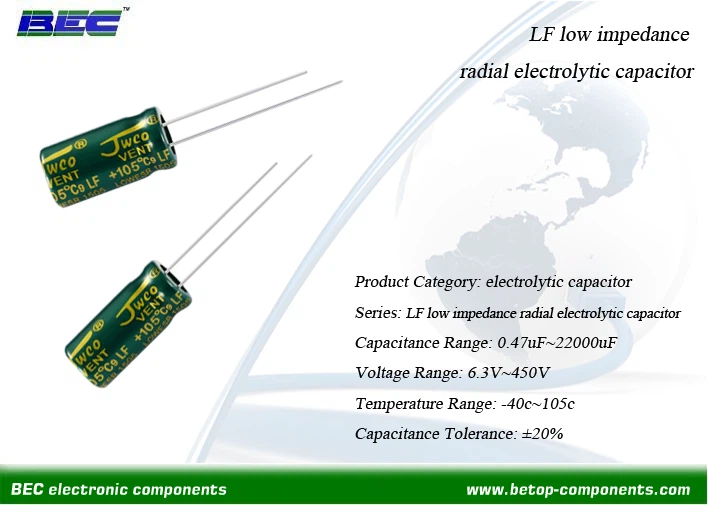

Radialni elektrolitski kondenzator z nizko impedanco LF, ki ga proizvaja BEC, je temeljna pasivna komponenta skozi -luknje (THT), ki jo opredeljuje njegov radialni svinčeni zaključek (dva kovinska vodnika, ki se raztezata od nasprotnih koncev cilindričnega telesa vzdolž ene osrednje osi) in zasnova-elektrokemičnega shranjevanja energije iz aluminija. Ta serijski kondenzator je zasnovan z bistveno nižjo ekvivalentno serijsko upornostjo (ESR) in izboljšano visoko{3}}frekvenčno zmogljivostjo v primerjavi s standardnimi radialnimi elektrolitskimi kondenzatorji. Zasnovan je posebej za stikalne napajalnike, pretvornike DC/DC in druge aplikacije z{-visokim valovitostjo toka, kjer bi se standardni elektrolitiki pregreli ali prezgodaj odpovedali.
Osnovni parametri
|
Kategorija izdelka |
LF radialni elektrolitski kondenzator z nizko impedanco |
|
Razpon kapacitivnosti |
0,47UF~22000UF |
|
Razpon napetosti |
6.3V~450V |
|
Delovna temperatura |
-40 stopinj ~105 stopinj |
|
Strpnost |
±20% |
|
Certifikat |
RoHS, REACH |
|
Aplikacije |
Industrijski sistemi, avtomobilska industrija, avdio in video oprema, sistemi razsvetljave, stikalni napajalniki |
Značilnosti
Izboljšan frekvenčni odziv in izboljšana toplotna zmogljivost
Učinkovito območje: do 50–100 kHz (v primerjavi z 10 kHz za standard)
Lastna{0}}resonančna frekvenca: višja zaradi nižjega ESL
Impedančna krivulja: bolj položna v frekvenčnem območju
Nižje samo{0}}segrevanje: P=I²R izgube zmanjšane
Boljše odvajanje toplote: pogosto imajo boljšo notranjo konstrukcijo
Temperaturna stabilnost: ESR se manj spreminja s temperaturo
Primarne razlike med radialnimi elektrolitiki z nizko impedanco so njihova ultra-nizka ESR, visoka toleranca valovitosti toka in ravna krivulja impedance med srednjimi-do-visokimi frekvencami-, vse optimizirano za visoko-napajalne aplikacije THT. Ključne specifikacije so testirane v skladu s standardi JEDEC/IEC (100 kHz/25 stopinj za ESR/impedanco; 120 Hz/105 stopinj za valoviti tok).
Kritične značilnosti oblikovanja in uporabe
Radialne elektrolitike z nizko impedanco je enostavno integrirati v zasnove THT (združljive s padcem), vendar zahtevajo upoštevanje teh smernic za povečanje učinkovitosti, zanesljivosti in življenjske dobe-kršitve vodijo do prezgodnje okvare ali poslabšanja delovanja:
Skladnost s polarnostjo: ni-mogoče se pogajati-negativni trak vedno poravnajte z negativno ploščico tiskanega vezja (sitotisk/+oznaka). Povratna napetost povzroči takojšnjo okvaro.
Smernice za zmanjšanje: Delovanje pri manj kot ali enaki 80 % nazivne napetosti in manj kot ali enako 90 % nazivnega valovitosti toka-podaljša življenjsko dobo za 2–3x (sledi Arrheniusovemu modelu).
Postavitev tiskanega vezja: postavite čim bližje visoko{0}}tokovnim IC/DC-pretvornikom DC (minimizira induktivnost v sledovih) -, ki je ključnega pomena za ohranjanje nizke zmogljivosti ESL/impedance.
Proizvodni proces
Deli naših proizvodnih obratov
pogosta vprašanja
V1: Kako se LF kondenzator razlikuje od standardnega radialnega elektrolitskega kondenzatorja?
A1: Največja razlika je vrsta elektrolita (polimer/gel proti tekočini), ki poganja vse nadgradnje zmogljivosti:
Različice z nizko impedanco imajo 80–90 % nižji ESR, 2–4x višjo toleranco valovitosti toka in ravno impedančno krivuljo do 1MHz (v primerjavi s<100kHz for standard).
Ponujajo 2–4x daljšo življenjsko dobo (brez izhlapevanja tekočih topil) in 50 % nižji tok uhajanja.
Robustna konstrukcija (debelejši kabli, ojačano tesnjenje) zagotavlja 4-krat večjo odpornost na vibracije za industrijsko/avtomobilsko uporabo.
V2: Kako izberem pravi radialni elektrolit z nizko impedanco za svoje vezje?
A2: Sledite naslednjemu 4-stopenjskemu praktičnemu izbirnemu postopku:
Določite napetost/valovni tok: Določite nazivno napetost Večjo ali enako 1,25 × največje enosmerne napetosti vezja; izberite oceno valovitosti toka, ki je večja ali enaka 1,1× dejanskemu valovitosti toka vezja (pri 105 stopinjah).
Ujemanje kapacitivnosti: izberite kapacitivnost, potrebno za skupno glajenje/ločevanje (za močnostne funkcije je sprejemljiva ohlapna ±20-odstotna toleranca).
Preverite impedanco/ESR: Zagotovite, da je skupna impedanca manjša ali enaka 100 mΩ pri 100 kHz (nizko{2}}Z merilo uspešnosti v industriji) za srednje{3}}do -visokofrekvenčno filtriranje valovanja (<1MHz).
Preverite faktor oblike: izberite velikost EIA D×H in razmik med kabli, ki se prilega vašemu tiskanemu vezju THT/paketu (spustite -za standardne radialne odtise).
Izbira razreda: izberite potrošniški/industrijski/avtomobilski razred glede na zahteve glede temperature, vibracij in življenjske dobe (npr. AEC-Q200 za uporabo v avtomobilih).
